Начинаем с основ

     Когда мы выбираем ПК, то знаем, что его ключевым компонентом является центральный процессор, но не менее важна и материнская плата. Ее ни в коем случае нельзя считать всего лишь аппаратным элементом, в который устанавливается сердце компьютера — процессор. Чтобы все компьютерные комплектующие оптимальным образом подошли бы друг к другу и могли бы без проблем взаимодействовать, необходимо заранее выбрать правильные размеры и форм-фактор материнской платы, предусмотреть соответствующие функциональные возможности чипсета и определить необходимый тип разъема для центрального процессора (CPU). Тем же, кто хотел бы получить от компьютера максимально возможную производительность, придётся учитывать и тонкости конфигурации модулей памяти, и параметры графических адаптеров и ускорителей. Прежде, чем купить материнскую плату, крайне желательно тщательно оценить все компоненты, в нее интегрированные, а также уточнить общее количество слотов расширения, доступных для подключения дополнительных модулей. Ко всем этим «степеням свободы» добавляется еще и необходимость учитывать особенности сотен разнообразных вариантов из всевозможных модельных рядов от нескольких десятков более-менее популярных производителей.

Функции и адаптеры

     Возможные функции, выполняемые теми или иными материнскими платами, различаются в зависимости от предназначения оборудования, стоимости платы и года ее производства. Понятно, что платы прошлых лет не всегда способны выполнять тот же набор действий, что и их более современные аналоги. Видеокарты в наши дни могут подключаться к материнке через два разных интерфейса. Новые материнские платы оснащаются одним или двумя слотами PCI Express x16, позволяющими работать с изображениями 3D. На более старых платах графические модули подключаются через порты AGP. Бюджетные варианты компьютеров оснащаются дешёвыми материнками, вообще не имеющих интерфейсов для подключения графического адаптера, здесь в саму плату интегрирована несложная видеокарта.

Какой нужен размер

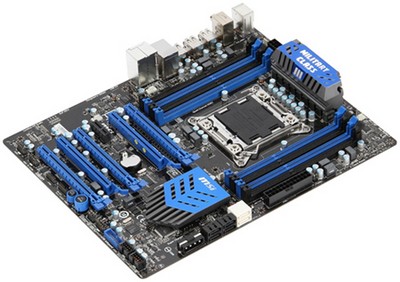

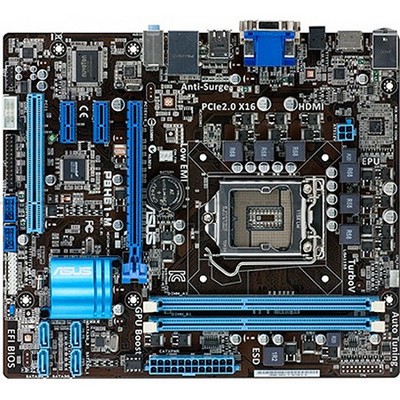

     На сегодняшнем рынке выбор материнской платы следует начинать с определения ее форм-фактора. Тот, кто предпочитает набирать комплектующие ПК самостоятельно, как правило, отдает предпочтение платам наиболее распространённых форм-факторов ATX (Advanced Technology Extended). Они различаются размерами и потенциальными возможностями. Самый крупный вариант ATX используется в многофункциональных и высокопроизводительных, мощных настольных компьютерах. Версия материнской платы с форм-фактором micro-ATX пригодна для более компактной машины с функциями близкими к стандартному АТХ, самый маленький форм-фактор этого ряда — mini-ITX совместим с форм-фактором АТХ по электрическим и механическим показателям, но применяется, как правило, в небольших компьютерах, используемых для офисных приложений, не взаимодействующих со сложными графическими или иными утилитами. Этот форм-фактор, как и версия uATX на запуск сложных игр и подключение мощных видеокарт не рассчитан.

     Платы ATX уменьшенного размера заметно ограничивают функции материнской платы и не предусматривают существенного расширения ее возможностей, а также многократно повышают зависимость материнских плат от подключаемых к ней внешних устройств. Вместе с тем, применение таких компактных материнских плат позволяет создавать портативные системы. Отметим также, что достигнутый на сегодняшний день заметный прогресс в сфере производства интегрированных контроллеров – и сетевых, и звуковых – с каждым днем все более улучшает ситуацию.

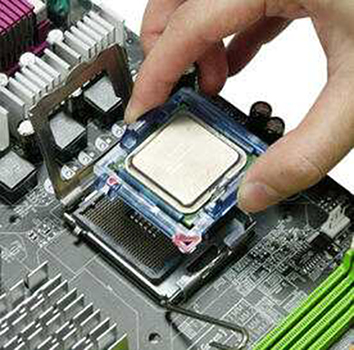

Как подключается процессор?

     На прилавках интернет-магазинов и компьютерных супермаркетов встречаются самые разные материнские платы для ноутбуков и настольных компьютеров. Говоря о сокетах (разъемах) для процессоров, можно вспомнить, что прогресс в хронологическом порядке начинался с Socket 370 и Socket 462, затем на рынке появились разъемы с номерами 478 и 754, после чего мир узнал Socket 939, LGA 775. Сегодня мы выбираем более новые модели. Среди них Socket 1155 или 1156,2011 , Socket AM3 или AM3+, либо Socket FM1 или FM2.

Что такое правильный чипсет?

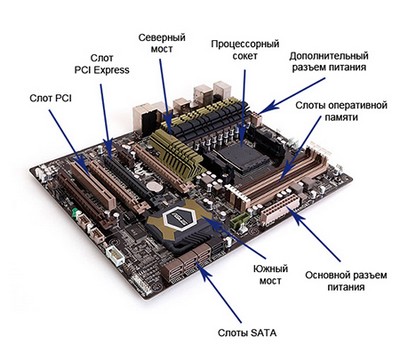

     Чипсетом принято называть контроллер интерфейсов, который обеспечивает гармоничное взаимодействие центрального процессора со всеми другими компонентами компьютера. Традиционно, любой чипсет состоит из северного и южного мостов. Первый включает в себя контроллер памяти и слот расширения для подключения графического адаптера, оборудованный соответствующим интерфейсом PCI Express или AGP. Второй содержит контроллер PCI-шины, а также шины периферии для присоединения к сети, подключения аудио-карты и некоторых других опций компьютера.

     Выбор обоих мостов тесно взаимосвязан, то есть, определившись с тем, какой именно северный мост будет использован на материнской плате, Вы определяете границы диапазона выбора его южного соседа, так как конкретные чипсеты способны поддерживать взаимодействие только определенных сочетаний конкретных вариантов реализации северного и южного мостов. Из этого правила, однако, есть исключение. Те современные чипсеты, в которых соединение между мостами осуществляется по протоколу AMD HyperTransport, фактически не ограничивают возможных сочетаний. Чипсеты такого уровня можно встретить в модельных рядах, производимых компаниями nVidia, ATi и ULi.

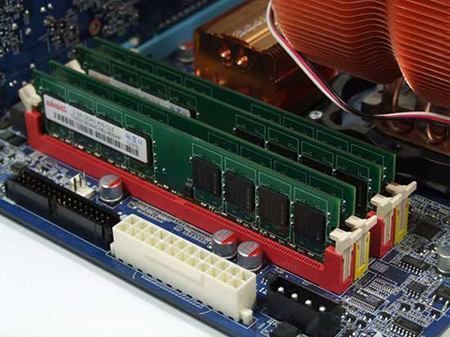

Все дело в памяти

     Чем очень заметно отличается одна материнка от другой, помимо чипсета и разъема для подключения процессоров? Конечно, типом и конфигурацией используемой в ней памяти. Здесь важную роль играет контроллер памяти и имеющаяся на материнской плате конфигурация слотов памяти. Об этом не следует забывать. Каким бы ни был Ваш выбор – предпочитаете ли Вы материнские платы Asus, считаете ли наилучшим вариантом материнские платы GigaByte, или неизменно верны тем возможностям, которые обеспечивают материнские платы ASRock — крайне желательно брать плату, где для подключения модулей памяти имеется не менее четырех слотов DIMM. Если же Вы создаете мощную рабочую станцию или Вам нужен компьютер для сервера, то таких слотов потребуется восемь, а может быть и больше.

Слоты для периферии

     Важным параметром материнской платы является наличие разнообразных слотов для подключения всевозможных компонентов. Рассмотрим назначение некоторых из них.

Для взаимодействия с видеокартой используются слоты AGP и AGP Pro. Но для новых видеоадаптеров эти интерфейсы непригодны и постепенно уступают место современному решению PCI Express.

Для подключения к материнке дополнительных карт расширения многие годы использовалась шина PCI, но в последнее время ее также заменяют интерфейсы PCI Express. Вместе с тем, для обеспечения максимальной совместимости с разнообразной периферией, на материнской плате желательно иметь хотя бы один слот PCI.

На новых платах имеются слоты PCI Express (PCIe) x16, предназначенные для видеоадаптеров, но стандарт PCI Express настолько гибок, что дает возможность работать не только с графикой.

Слоты PCIe x8 и PCIe x4 специально устанавливаются для тех карт, которым требуется шина с повышенной пропускной способностью. Это могут быть RAID-контроллеры с числом накопителей от восьми и более, либо карты гигабитного Ethernet. В современных рабочих станциях слоты PCI-X постепенно заменяются слотами PCIe, что, в свою очередь, расширяет и возможности персональных компьютеров по работе с оборудованием, которое ранее предназначалось лишь для сложных рабочих станций.

При покупке нового настольного компьютера или ноутбука следует, по возможности, принимать во внимание не только количество доступных на материнской плате слотов, но и их типы. Если бюджет на приобретение ограничен, рекомендуется заранее продумать набор желаемого периферийного оборудования, и лишь после этого приступать к выбору соответствующей материнской платы.

Нужны ли дополнительные контроллеры?

     Среди всевозможных функций южного моста имеется опция применения дополнительных карт расширения. Это может быть еще один контроллер ATA, позволяющий взаимодействовать с увеличенным количеством накопителей, или некоторые другие менее часто востребованные контроллеры (SCSI и/или IEEE1394/FireWire).

В подавляющем большинстве случаев для подключения дополнительных контроллеров применяется слот PCI – логический или физический в зависимости от того, интегрирован ли контроллер в материнскую плату или подключается к ней извне. Так, стандартной материнке, выполненной в форм-факторе ATX, доступно не более семи физических интерфейсов, а современный чипсет свободно поддерживает работу до 4-х различных компонентов с интерфейсом PCI Express и шесть компонентов, подключенных через слоты PCI. Отсюда понятно, что неиспользуемые интерфейсы разумно задействовать для подключения периферии, встроенной в саму материнскую плату.

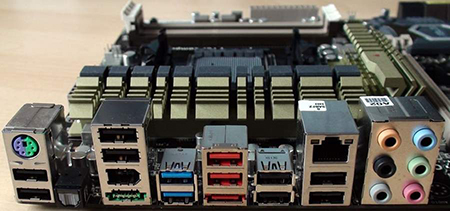

Порты USB

     Еще один важный параметр материнской платы современного компьютера – количество поддерживаемых ею USB выходов. Крайне желательно, выбирать модель, которая имеет их не менее шести. Меньшее число портов, конечно сократит стоимость компьютера, но при этом ограничит возможности пользователя по подключению таких необходимых устройств, как клавиатура и мышь, принтер и сканер, переносной дисковый накопитель и USB модем или мобильный телефон. Когда USB портов не хватает, работать с компьютером становится неудобно, а популярные в офисах разветвители USB не всегда справляются с поддержкой нескольких вспомогательных устройств. Поэтому, по возможности, старайтесь выбрать материнскую плату с достаточным числом портов USB.

Не так труден выбор

     В завершение краткого обзора функций и оборудования материнских плат, отметим, что выбор этого важнейшего компонента компьютера – дело, хоть и сложное, но намного проще, чем могло бы показаться. Для начала, определитесь с Вашими предпочтениями по размерам и форм-фактору платы, затем подберите подходящий под Ваши задачи центральный процессор (CPU) и совместимый с ним чипсет. После этого можно выбрать конфигурацию и нужный объем памяти, а также определиться с количеством и типами необходимых интерфейсов. Рассматривая полученный в итоге набор разных типов и моделей материнских плат, отвечающих Вашим потребностям, решите, какой производитель Вам больше нравится, или какая стоимость будет наиболее приемлемой. Иногда, на этом этапе приходится вносить изменения в желаемые параметры, стремясь уложиться в бюджет или купить плату определенного вендора.

     В любом случае, самое главное – определить, что Вы ищете, и, исходя из этого, выбирать материнскую плату, удовлетворяющую Вашим потребностям. Не всегда стоит сразу наотрез отказываться от встроенной в материнскую плату периферии. Если Вас не устраивает только это, то Вы всегда можете легко отключить всё лишнее. Точно также не всегда есть смыл слепо следовать всем новейшим тенденциям дизайна корпусов. Модный корпус с миниатюрной системой может стать одним из ограничивающих факторов при выборе материнской платы. Впрочем, последние достижения формата Micro ATX дают надежду, что этот совет скоро станет излишним.
